Materiales de acero inoxidable MIM para piezas metálicas personalizadas
El acero inoxidable moldeado por inyección de metal (MIM) es el material más utilizado. En XY-GLOBAL, nos especializamos en materiales de acero inoxidable MIM de alta calidad, incluyendo 304, 316L, 17-4PH, 430 y 440C. Con múltiples grados disponibles, le ayudamos a lograr un rendimiento confiable, calidad consistente y una producción en masa rentable.
- Múltiples grados de acero inoxidable MIM disponibles
- Inspección y trazabilidad
- Producción en masa rentable
Acero Inoxidable MIM Descripción general
El acero inoxidable MIM combina las ventajas de los procesos de pulvimetalurgia y moldeo por inyección, lo que lo hace adecuado para piezas de geometría compleja con una densidad que alcanza el 95-99% de las piezas fundidas y propiedades mecánicas cercanas a las piezas forjadas. Su resistencia a la corrosión proviene del contenido de cromo (>10,5%), lo que lo hace ideal para aplicaciones médicas, aeroespaciales, automotrices y de electrónica de consumo.
Con más de 15 años de experiencia en MIM, XY-GLOBAL ayuda a los clientes a convertir estas ventajas del material en piezas fiables y de alto rendimiento para aplicaciones exigentes.
Aleaciones y aplicaciones de acero inoxidable MIM

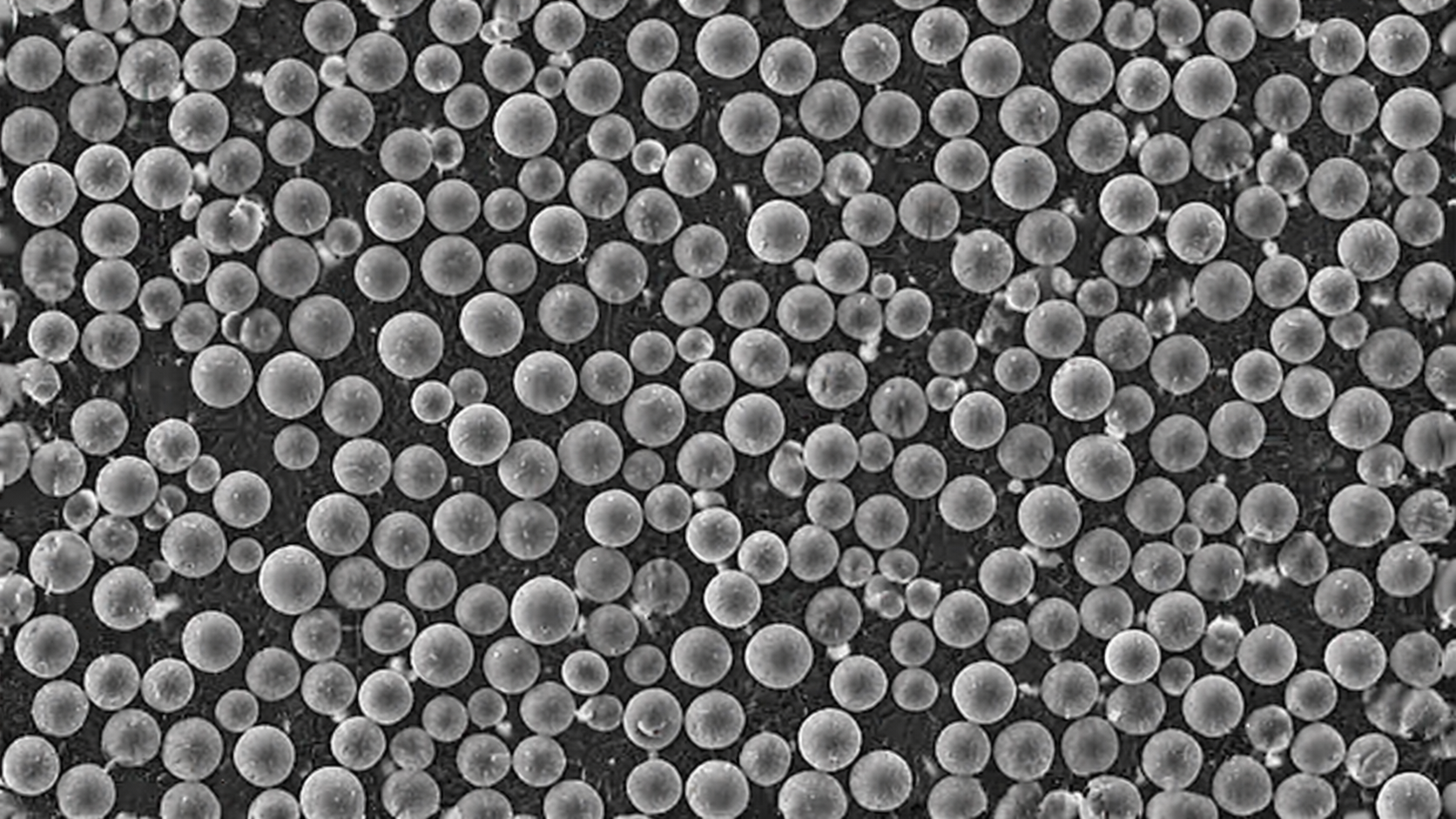

17-4PH
El 17-4PH es un acero inoxidable endurecible por precipitación conocido por su alta resistencia y buena resistencia a la corrosión. Se utiliza ampliamente para piezas estructurales que requieren tratamiento térmico y un fuerte rendimiento mecánico.

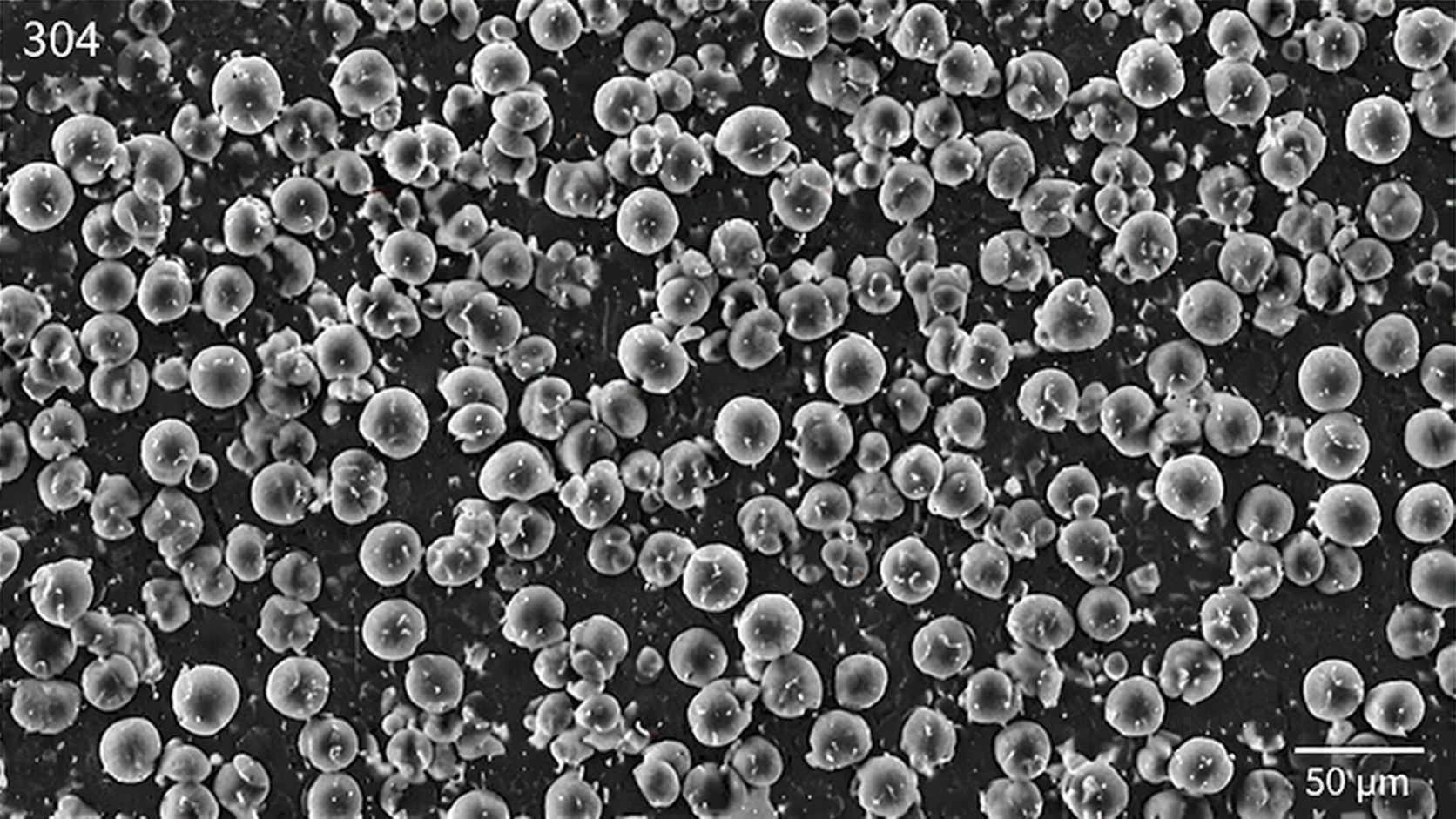

304
El 304 es un acero inoxidable austenítico de uso general con buena resistencia a la corrosión y excelente conformabilidad. Es adecuado para piezas y aplicaciones sensibles al coste que no requieren una resistencia extrema a la corrosión.

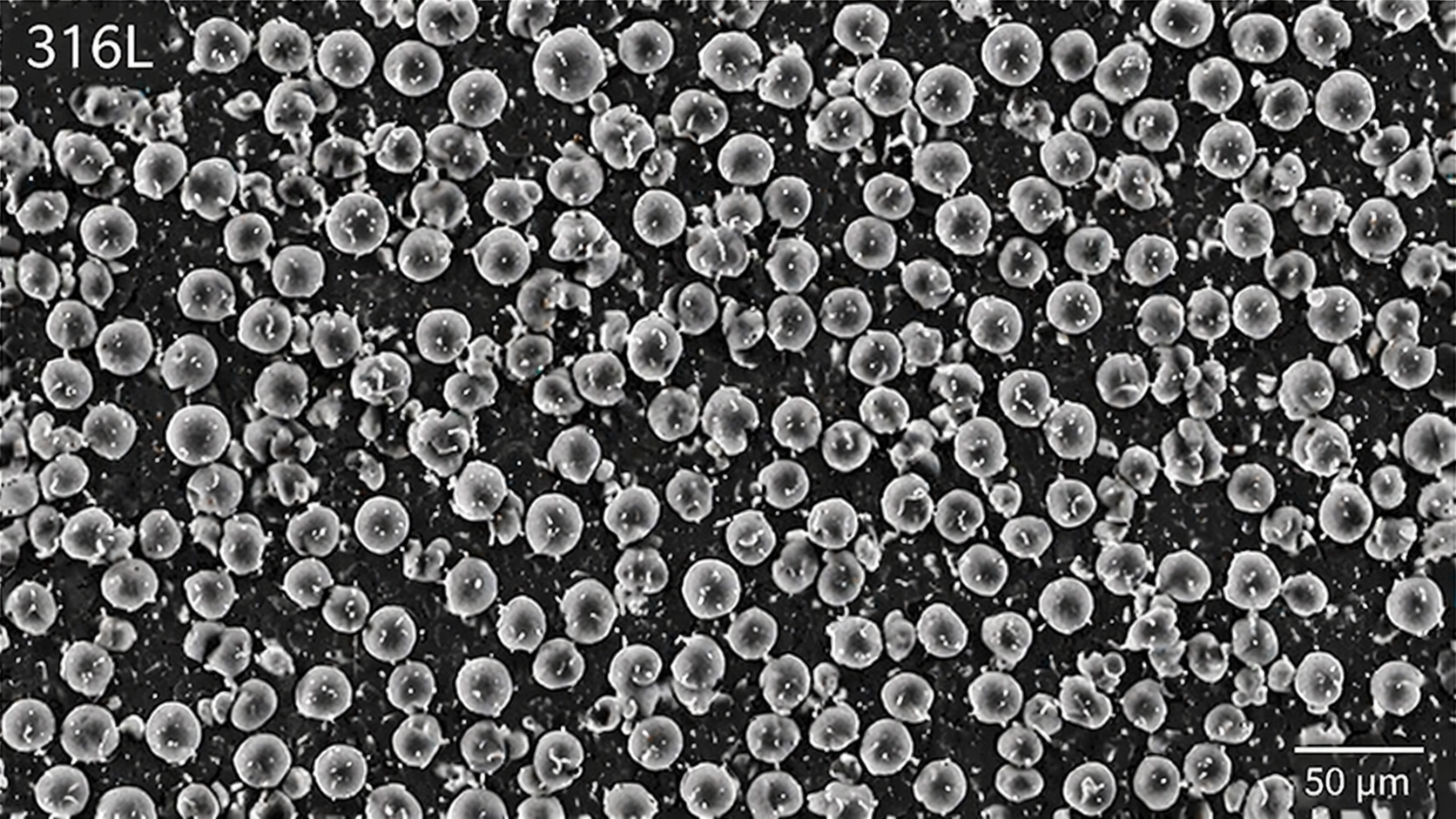

316L
El 316L ofrece una mejor resistencia a la corrosión que el 304, especialmente en entornos ricos en cloruros. Se usa comúnmente en aplicaciones médicas, químicas y marinas.

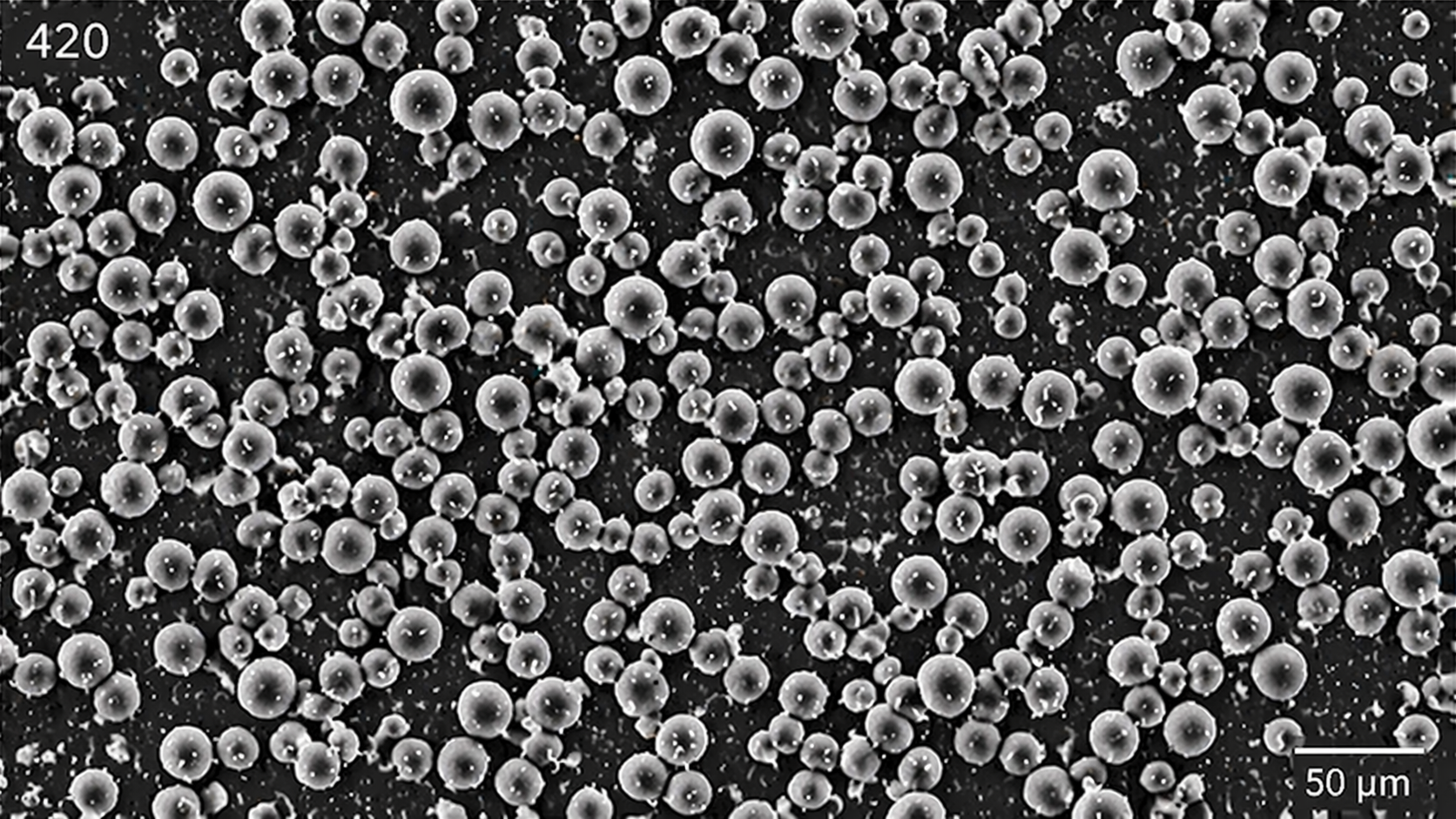

420
El 420 es un acero inoxidable martensítico con buena dureza y resistencia al desgaste. Es una opción sólida para piezas que necesitan durabilidad y resistencia moderada a la corrosión.

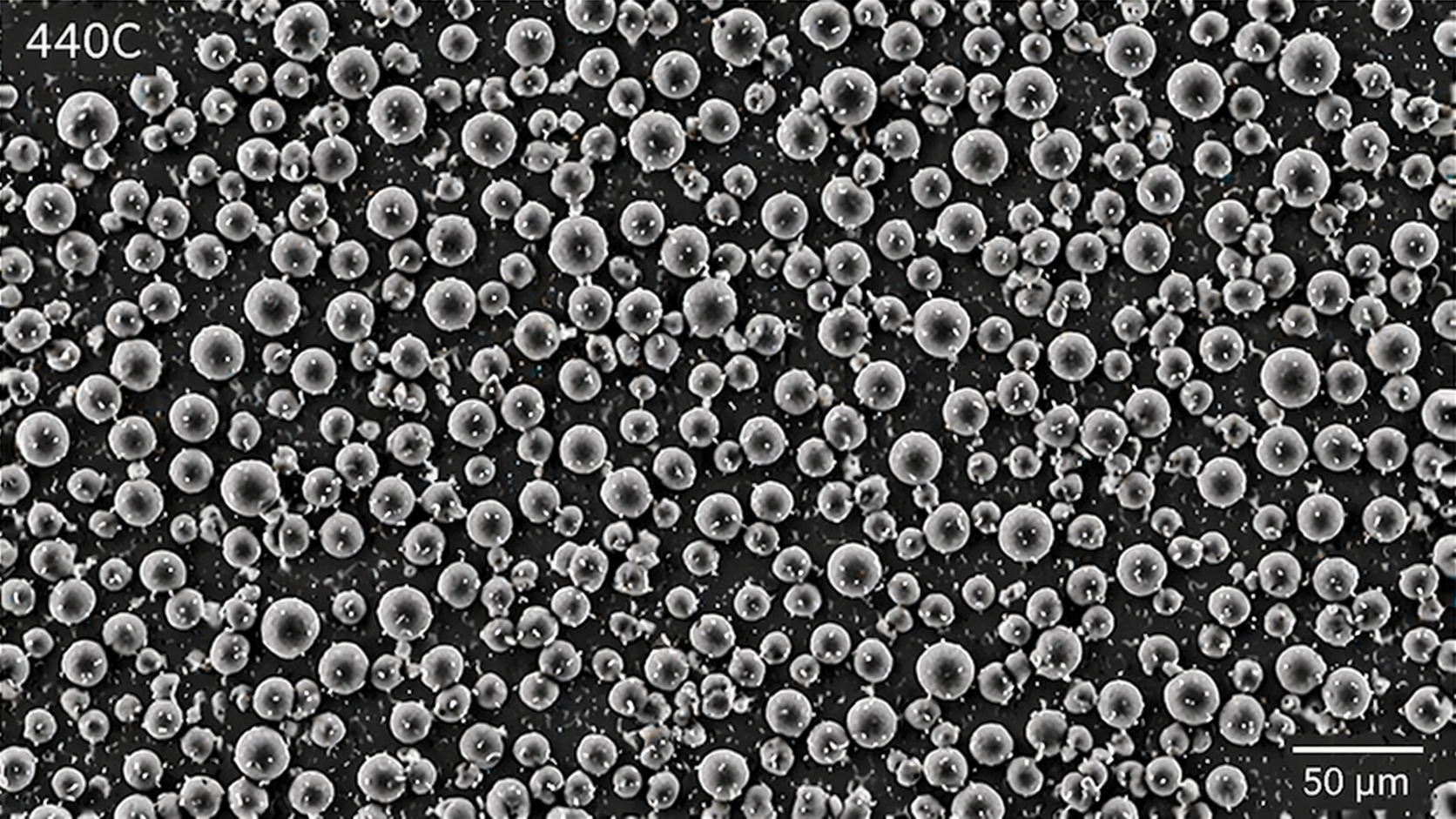

440C
El 440C es un acero inoxidable martensítico de alta dureza que rinde bien en aplicaciones resistentes al desgaste. Se utiliza a menudo para componentes mecánicos de corte, bloqueo y precisión.

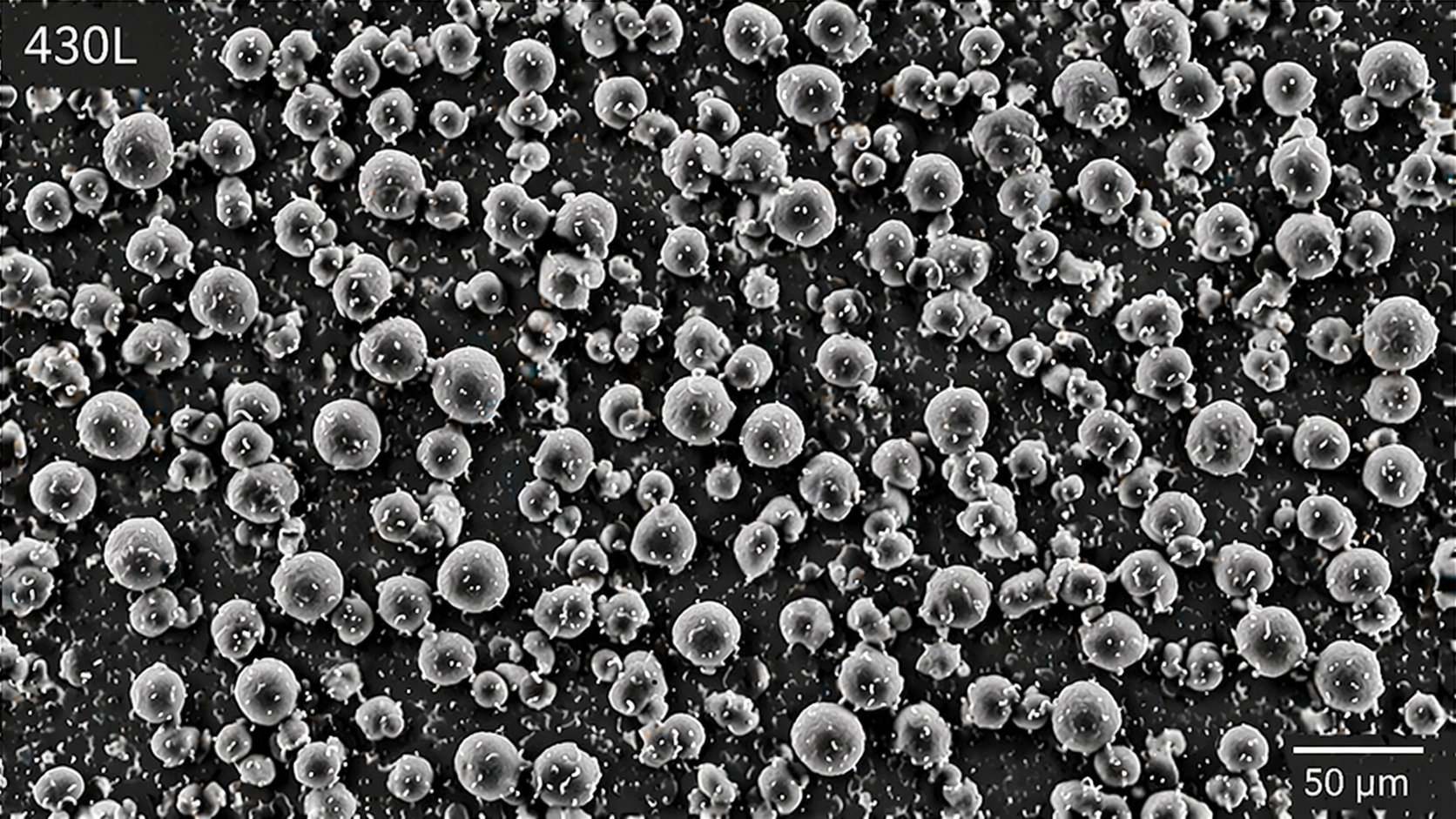

430L
El 430L es un acero inoxidable ferrítico con propiedades magnéticas y una ventaja en cuanto a costos. Es adecuado para piezas funcionales magnéticas o de menor costo donde la alta resistencia a la corrosión no es la prioridad principal.
MIM Stainless Steel Grades and Properties
MIM stainless steels are commonly grouped by microstructure into austenitic, martensitic, ferritic, and precipitation-hardening grades. Each alloy offers a different balance of corrosion resistance, strength, hardness, ductility, and cost, so comparing composition and performance together is the most effective way to choose the right material for your application.
| Alloy | Microstructure | Main Composition | Density (g/cm³) | Tensile Strength (MPa) | Yield Strength (MPa) | Hardness | Elongation (%) | Best For |
|---|---|---|---|---|---|---|---|---|
| 17-4PH | Precipitation-hardening | Cr 15.5-17.5, Ni 3.0-5.0, Cu 3.0-5.0, Nb+Ta 0.15-0.45 | ≥7.65 | ≥950 / up to 1206 after H900 | 730 / up to 1089 after H900 | 25-30 HRC / up to 40 HRC | ≥3 / up to 9 | High-strength structural parts |
| 304 | Austenitic | Cr 18.0-20.0, Ni 8.0-11.0 | ≥7.75 | ≥480 | ≥160 | 100-150 HV10 | ≥40 | General-purpose parts |
| 316L | Austenitic | Cr 16.0-18.0, Ni 10.0-14.0, Mo 2.0-3.0 | 7.90-8.00 | 480-620 | 190-310 | 15-25 HRC | 30-50 | Corrosion-resistant parts |
| 420 | Martensitic | Cr 12.0-14.0, Ni <0.75 | ≥7.55 | ≥750 | ≥600 | 30-39 HRC | ≥1 | Wear-resistant parts |
| 440C | Martensitic | Cr 16.0-18.0, Ni <0.75, Mo 0.75 | ≥7.50 | ≥700 | ≥600 | 30-39 HRC | ≥1 | High-hardness parts |
| 430L | Ferritic | Cr 16.0-18.0, Ni <0.75 | 7.60-7.70 | 450-550 | 240-350 | 80-90 HRB | 20-30 | Magnetic or cost-sensitive parts |
Por qué elegir acero inoxidable para piezas MIM
El acero inoxidable es muy adecuado para las piezas MIM que requieren geometrías complejas, tolerancias ajustadas y un rendimiento constante en entornos exigentes.
- Mayor densidad: Ayuda a lograr piezas estables y funcionales con un rendimiento fiable.
- Mayor resistencia y tenacidad: Adecuado para componentes estructurales y de carga.
- Buena ductilidad: Admite la conformación compleja y reduce el riesgo de agrietamiento.
- Excelente resistencia a la corrosión: Ideal para aplicaciones médicas, automotrices e industriales.
- Buena maquinabilidad y soldabilidad: Admite el procesamiento secundario cuando es necesario.
- Propiedades higiénicas: Muy adecuado para aplicaciones médicas y relacionadas con alimentos.
- Atractivo estético: Proporciona un aspecto limpio y pulido para las piezas visibles.
